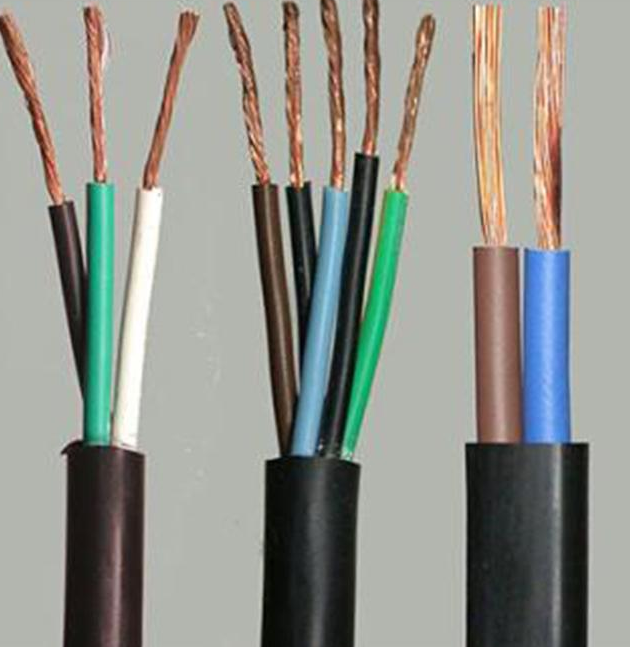

輕型聚氯乙烯護套安裝電線60227 IEC 52(RVV)
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
Description
輕型聚氯乙烯護套安裝電線60227 IEC 52(RVV)
一、執行標準
輕型聚氯乙烯護套安裝電線60227 IEC 52(RVV)執行GB/T 5023額定電壓450/750V及以下聚氯乙稀絕緣電纜
二、用途
輕型聚氯乙烯護套安裝電線60227 IEC 52(RVV)適用于交流額定電壓U0/U為300/500V及以下連接用的銅芯聚氯乙烯絕緣軟電纜電線。
三、使用特性
1、交流額定電壓（U0/U）：300/500V和300/300V；
2、***高工作溫度：70℃
3、電纜安裝敷設溫度應不低于0℃。
4、電纜允許彎曲半徑：
當電纜外徑≤25mm時，電纜允許彎曲半徑不小于4倍電纜外徑；
當電纜外徑＞25mm時，電纜允許彎曲半徑不小于6倍電纜外徑。
四、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
阻燃耐火特性 | ZR NH | 阻燃 耐火 |
標準號 | 60227 IEC | 國際標準號 |
用途 | B | 固定敷設用電纜（電線） |
導體 | T R | 銅導體（省略） 軟導體 |
絕緣材料 | V | 聚氯乙烯 |
護套材料 | V | 聚氯乙烯 |
分類 | 5 | 一般用途護套軟電纜 |
52 53 | 輕型聚氯乙烯護套軟線（60227 IEC 52） 普通聚氯乙烯護套軟線（60227 IEC 53） | |
耐熱特性 | —— | 70℃（省略） |
五、產品型號名稱
表2 產品型號名稱
型號 | 名 稱 | 執行標準 |
60227 IEC 52(RVV) | 輕型聚氯乙烯護套軟線 | GB/T 5023.5 |
60227 IEC 53(RVV) | 普通聚氯乙烯護套軟線 |
注：1、對于其他一些常用型號按表1的規定進行表示。
2、阻燃型電纜在型號前加ZR-：分為成束C、D類阻燃，分別表示為ZC、ZD，一般不注明（ZR）等級則為D類；
3、耐火型電纜在型號前加NH-：分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類；
六、電纜規格
表3 電纜規格
型 號 | 額定電壓V | 芯 數 | 導體標稱截面mm2 | 執行標準 |
60227 IEC 52(RVV) | 300/300 | 2～3 | 0.5～0.75 | GB/T 5023.5 |
60227 IEC 53(RVV) | 300/500 | 2～5 | 0.75～2.5 | |
注：可按客戶要求生產其它規格電纜。 | ||||
七、絕緣線芯識別
絕緣線芯采用顏色或數字識別，具體識別方式符合GB/T 5023的規定，也可按客戶要求生產。
