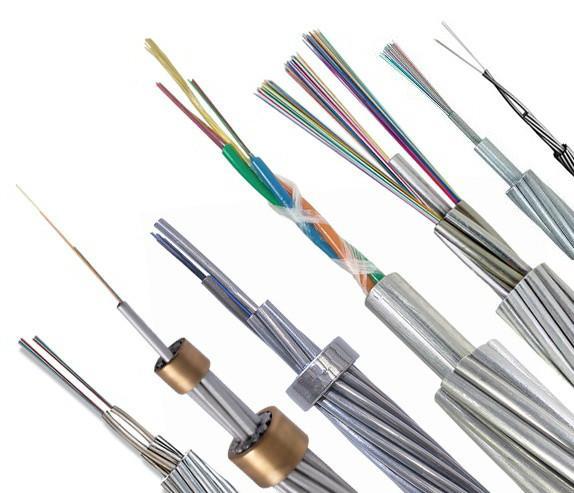

通訊光纜OPGW ADSS
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
Description
一、產品型號
型號 | 名稱 |
OPGW | 光纖復合架空地線 |
ADSS | 全介質自承式光纜 |
二、產品執行標準
通訊光纜OPGW ADSS執行GB/T7424-2008《光纜總規范》
三、產品應用范圍
OPGW光纜主要在500KV 、220KV 、110KV電壓等級線路上使用，受線路停電、安全等因素影響，多在新建線路上應用。
ADSS全介質自承式光纜，是一種全部由介質材料組成、自身包含必要的支撐系統、可直接懸掛于電力桿塔上的非金屬光纜，主要用于架空高壓輸電系統的通信路線，也可用于雷電多發地帶、大跨度等架空敷設環境下的通信線路。
四、通訊光纜OPGW ADSS產品使用特性
（1）施工作業簡單。免除了立桿、架設鋼絞吊線和在吊線上掛滑輪敷設光纜的程序，可像電力線一樣，直接飛渡田野、溝坎和河流。
（2）通信線路與電力線路各成體系，無論是哪種線路出現故障，維護檢修等均不會互相影響。
（3）與電力系統使用的捆綁式和纏繞式光纜相比，ADSS不依附電力線或地線，單獨架設于桿塔上，可在不停電的條件下施工。
（4）光纜在高強度電場中具有優越的性能，不受電磁干擾、特種材料制成的外護套，免遭雷擊。
（5）省去了通信線路勘測及桿塔建設過程，簡化了工程建設。
（6）ADSS光纜直徑小、重量輕，減少了冰凌和風力對光纜的影響，也減輕了桿塔和支撐物的負荷。***大限度利用桿塔資源，500KV以下高壓輸電線纜上將廣泛應用。
五、產品技術參數表
OPGW光纜參數表
光纜 芯數 | 光纜直徑 | 光纜重量 | 光纜 截面積 | 額定抗張 強度 | 短路電流 容量 （kA2s） | 直流電阻 | 拉重比 | 小彎曲半徑： | |
運行 | 敷設 | ||||||||
12 | 8.1 | 250 | 35 | 45.2 | 8.9 | 2.433 | 23.1 | 129 | 234 |
12 | 9.6 | 348 | 50 | 62.8 | 12.7 | 1.782 | 18.4 | 144 | 240 |
12 | 10.2 | 372 | 55 | 65.7 | 23.8 | 1.395 | 18.0 | 153 | 255 |
16 | 9.7 | 358 | 50 | 64.8 | 18.3 | 1.728 | 18.5 | 146 | 243 |
16 | 11.4 | 346 | 70 | 44.0 | 57.7 | 0.642 | 13.0 | 171 | 285 |
16 | 12.2 | 398 | 80 | 51.2 | 78.2 | 0.552 | 13.1 | 184 | 307 |
16 | 12.5 | 368 | 90 | 58.2 | 72.7 | 0.473 | 13.3 | 185 | 309 |
24 | 9.6 | 348 | 50 | 62.8 | 12.7 | 1.782 | 18.4 | 144 | 240 |
24 | 13.2 | 662 | 100 | 124.2 | 54.0 | 0.884 | 19.1 | 198 | 264 |
36 | 9.6 | 338 | 50 | 59.0 | 12.2 | 1.782 | 18.3 | 148 | 245 |
36 | 10.2 | 356 | 55 | 67.8 | 17.9 | 1.072 | 16.1 | 162 | 271 |
48 | 10.8 | 396 | 60 | 62.7 | 23.8 | 1.068 | 17.2 | 164 | 273 |
ADSS光纜參數表
檔距（米） | 光纜芯數 | 外徑 | ***小彎曲半徑靜態 | ***小彎曲半徑動態 | ***大運行張 力 | 設計氣候條件 |
100 | 2-24 | 12.4 | 160 | 250 | 4716 | |
26-48 | 13.0 | 170 | 260 | 5305 | ||
200 | 2-24 | 12.4 | 160 | 250 | 6858 | |
26-48 | 13.0 | 170 | 260 | 7715 | ||
300 | 2-24 | 12.6 | 160 | 250 | 9012 | |
26-48 | 13.2 | 170 | 260 | 10138 | ||
400 | 2-24 | 12.9 | 170 | 260 | 11460 | |
26-48 | 13.5 | 170 | 260 | 12892 | ||
600 | 2-24 | 13.5 | 170 | 260 | 16365 | |
26-48 | 14.1 | 180 | 280 | 18411 | ||
800 | 2-24 | 14.1 | 180 | 280 | 20971 | |
26-48 | 14.7 | 190 | 280 | 23592 | ||
1000 | 2-24 | 14.8 | 190 | 290 | 27930 | |
26-48 | 15.0 | 200 | 300 | 29980 |
